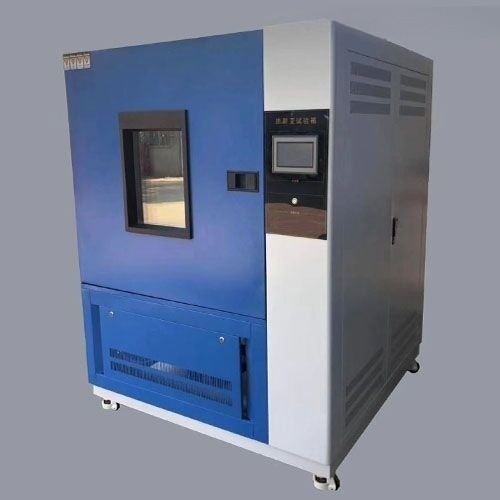

熱劇變試驗箱是一種用于模擬產品在溫度變化條件下所受影響的設備。它主要用于測試各種材料、元器件和電子產品在快速升降溫度過程中可能出現的性能變化或失效情況。廣泛應用于航空、汽車、電子、通訊等行業,幫助產品研發、質量控制和可靠性測試。
一、熱劇變試驗箱的設計原理
設計原理基于物理學中溫度對材料的影響規律。產品在使用過程中,可能會經歷劇烈的溫度變化,例如從高溫到低溫的劇烈變化,這種溫度驟變可能導致材料的膨脹、收縮、應力集中等問題,從而影響產品的性能和壽命。它的主要功能就是模擬這種快速的溫度變化環境,從而檢測產品在這種條件下的耐受能力。
1、溫度控制:其核心在于溫度的快速變化。設計中采用高效的制冷和加熱系統,以實現對溫度的快速調節。通常能夠提供從低溫到高溫的范圍,并且能夠?qū)崿F(xiàn)溫度的急速切換。這要求制冷系統和加熱系統具有高效的響應速度和穩定性。
2、溫度梯度控制:在熱劇變試驗中,控制溫度變化的梯度十分重要。劇烈的溫差變化會對產品造成壓力,因此設計時需要精確控制溫度變化的速率,避免過快的溫差變化導致測試樣品受損。
3、氣流和空氣循環:為了確保內部溫度分布均勻,通常設計有強大的空氣循環系統,能夠?qū)崃炕蚶淞烤鶆虻胤植嫉皆囼瀰^(qū)。這樣可以避免局部溫度過高或過低,確保測試環境的一致性。
二、熱劇變試驗箱的結構特點
1、箱體結構:通常采用高強度的耐熱材料制造箱體。箱體內外表面常使用不銹鋼材質,以增強其耐腐蝕性、耐磨性以及美觀性。箱體設計時需要具有良好的隔熱性能,以防止外部環境影響箱內溫度的變化,同時減少能量的浪費。
2、加熱和制冷系統:通常配有精密的加熱和制冷系統。加熱系統多采用電加熱器,通過電阻絲加熱空氣或直接加熱樣品。而制冷系統則通常使用壓縮機制冷,通過制冷劑的蒸發吸熱來降低溫度。
3、溫度控制系統:配備高精度的溫度控制器,確保溫度的穩定性和可調性。溫控系統通常包括傳感器、顯示器、調節器等,能夠?qū)崟r監測箱內溫度并進行調節。還可能配備PID溫控系統,使得溫度調節更加精確。
熱劇變試驗箱的設計原理和結構特點緊密相連,體現了溫度變化對材料和產品的影響機制。其核心設計在于能夠模擬實際使用過程中可能遇到的溫度變化,測試產品在這種環境下的耐久性和可靠性。通過高效的加熱與制冷系統、精確的溫控技術和穩定的安全措施,在各行各業中發揮著重要作用。
